螺旋折流板取代弓形折流板的可行性



        理论上，单壳层管壳式换热器均可采用螺旋折流板结构。国内外近年来的许多研究表明，该结构具有较好的传热与流体阻力性能，能够将传统的横向折流方式变成纵向螺旋折流方式，降低壳程阻力的同时，提高传热效率。在气水换热情况下，传递相同热量时，该换热器可减少30%~40%的传热面积，节省20%~30%的材料，在相同换热能力下，压降也比传统的横向折流方式有所降低。

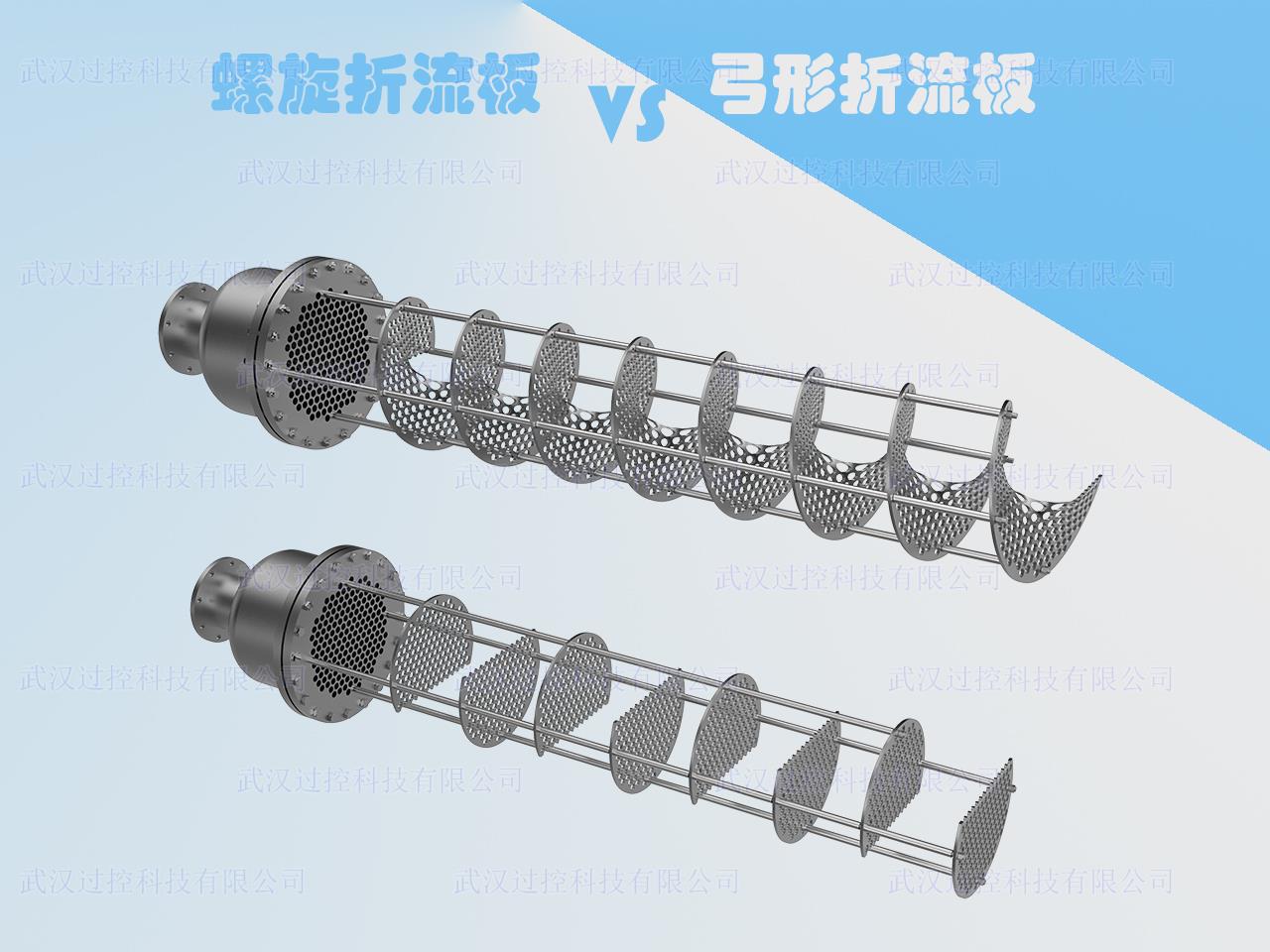

        螺旋折流板换热器与弓形折流板换热器的差别仅在折流板上，其他结构参数均一致，例如：



        ▶换热管数量、规格尺寸

        ▶换热管各个零部件材质

        ▶筒体壁厚

        ▶换热器耐压性能

        ▶换热器耐温性能

        ▶换热器耐腐蚀性能

        ▶换热面积



        螺旋折流板换热器不仅没有减少换热器的换热面积，还让换热器壳程流体的流动呈连续螺旋柱塞流状态，这一状态减少了壳程的流动死区，使壳程流体连续、均匀地流动，从而提高传热效率、降低壳程阻力及结垢速率，改善振动和噪音等。



        综上所述，管壳式换热器如果用连续螺旋折流板取代传统弓形折流板，各项性能都会有所提高，如果在价格相近的情况下，选用连续螺旋折流板换热器将获得最佳性价比。
