完美连续螺旋折流板换热器的结构特征

完美连续螺旋折流板换热器的结构特征

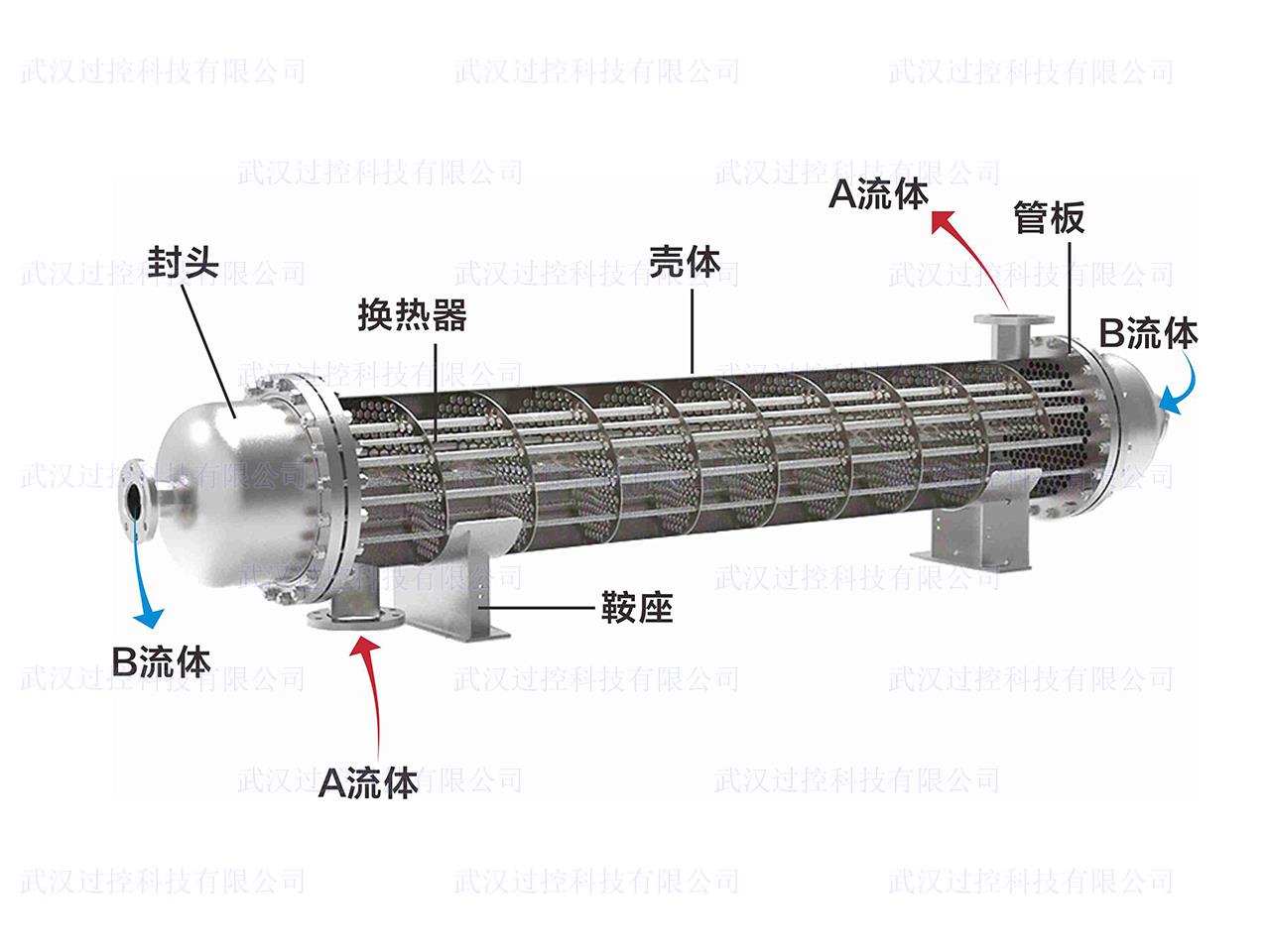

完美连续螺旋折流板换热器结构：主要由壳体、封头、管板、无中心管连续螺旋折流板、换热管、鞍座等部件组成。无中心管、连续螺旋折流板换热器突破了加工技术难点，获得了理想的螺旋折流板结构，在理论和实践上都证明能有效提高换热器综合传热系数，降低壳程阻力和结垢速率，改善振动和噪音等。

完美连续螺旋折流板换热器的结构特征如下:

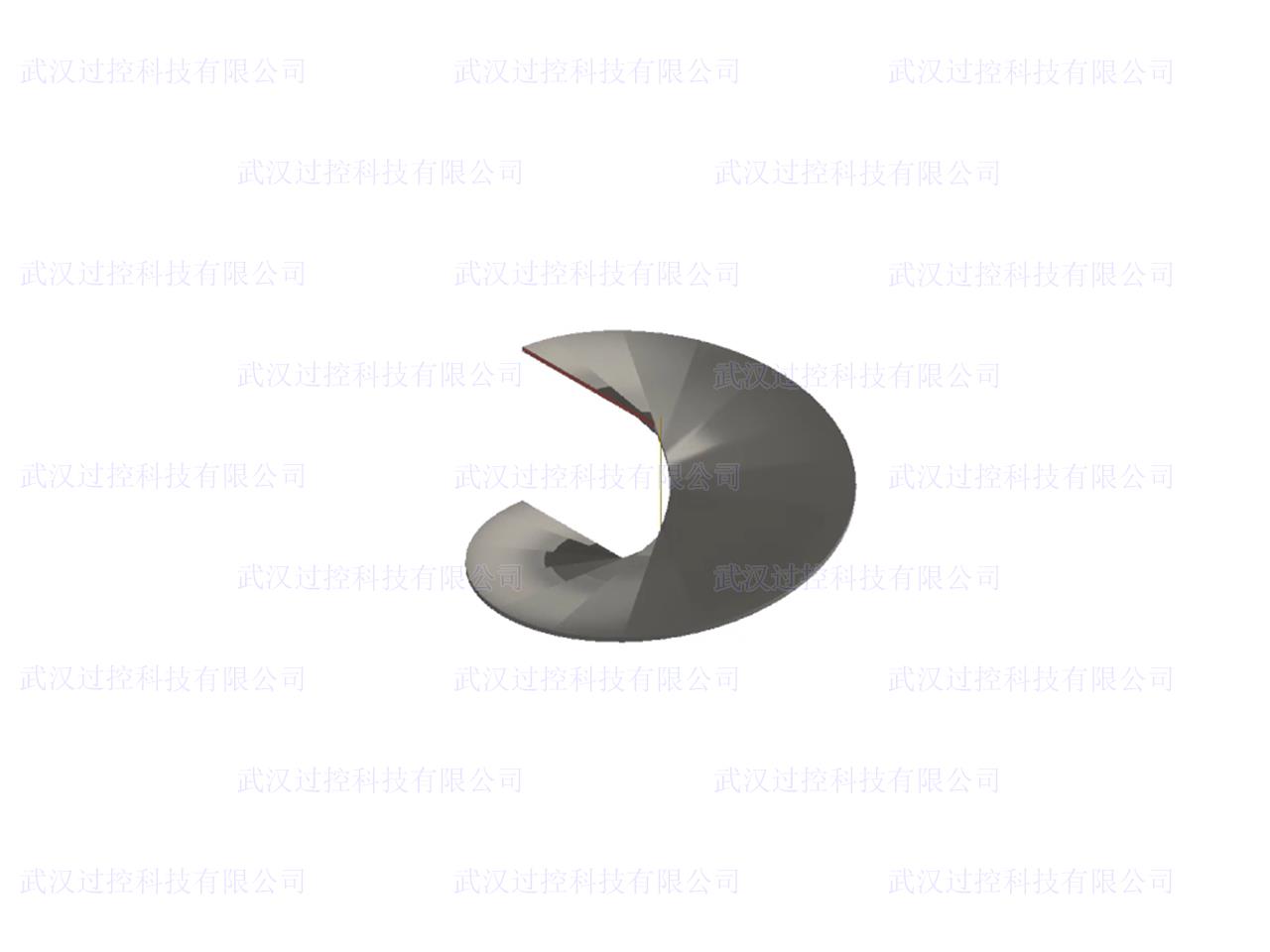

01.基板结构理论模型

螺旋面为直纹曲面

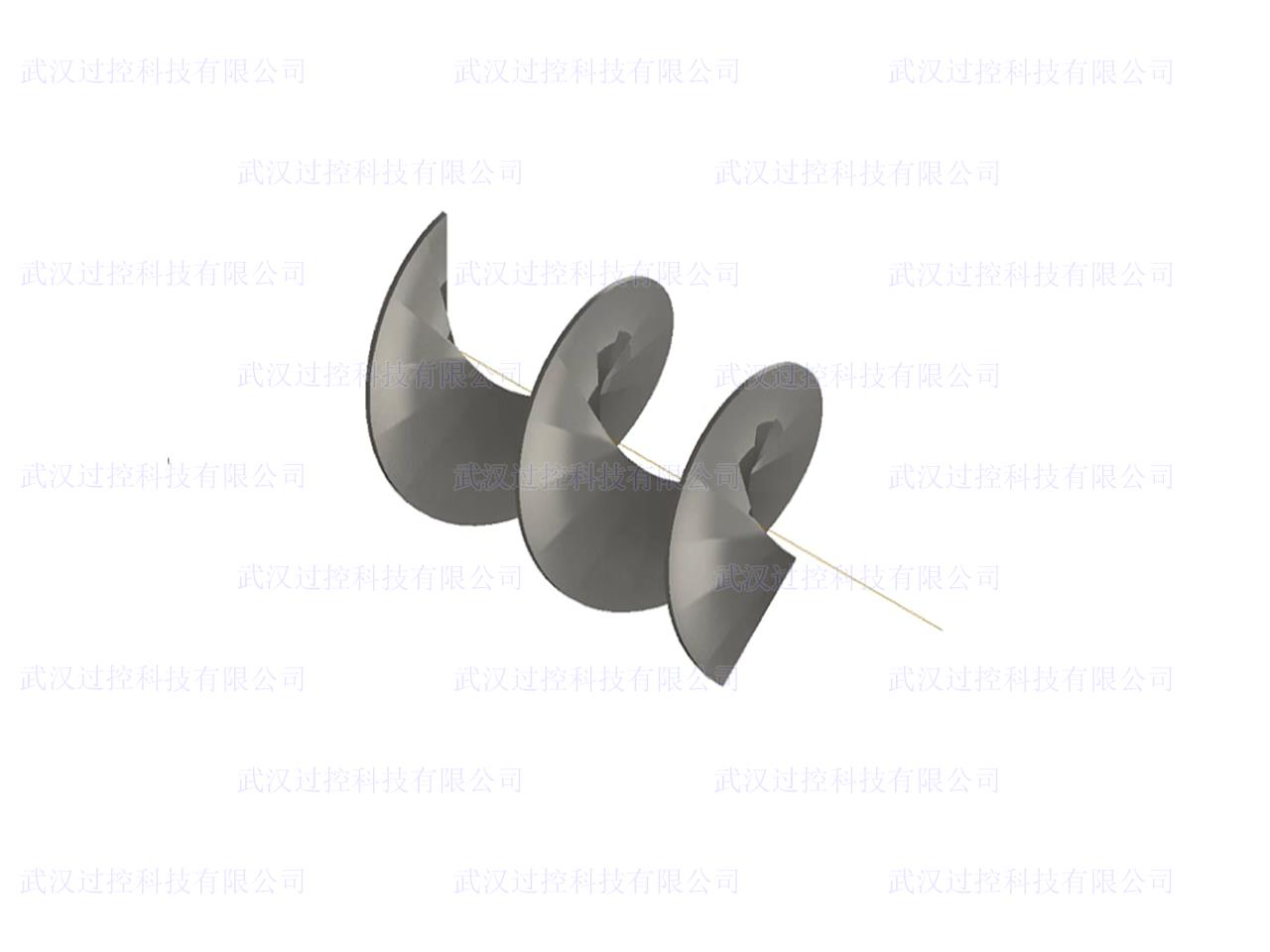

02.轴向连续

连续螺旋折流板螺旋面沿着旋转轴线方向连续螺旋

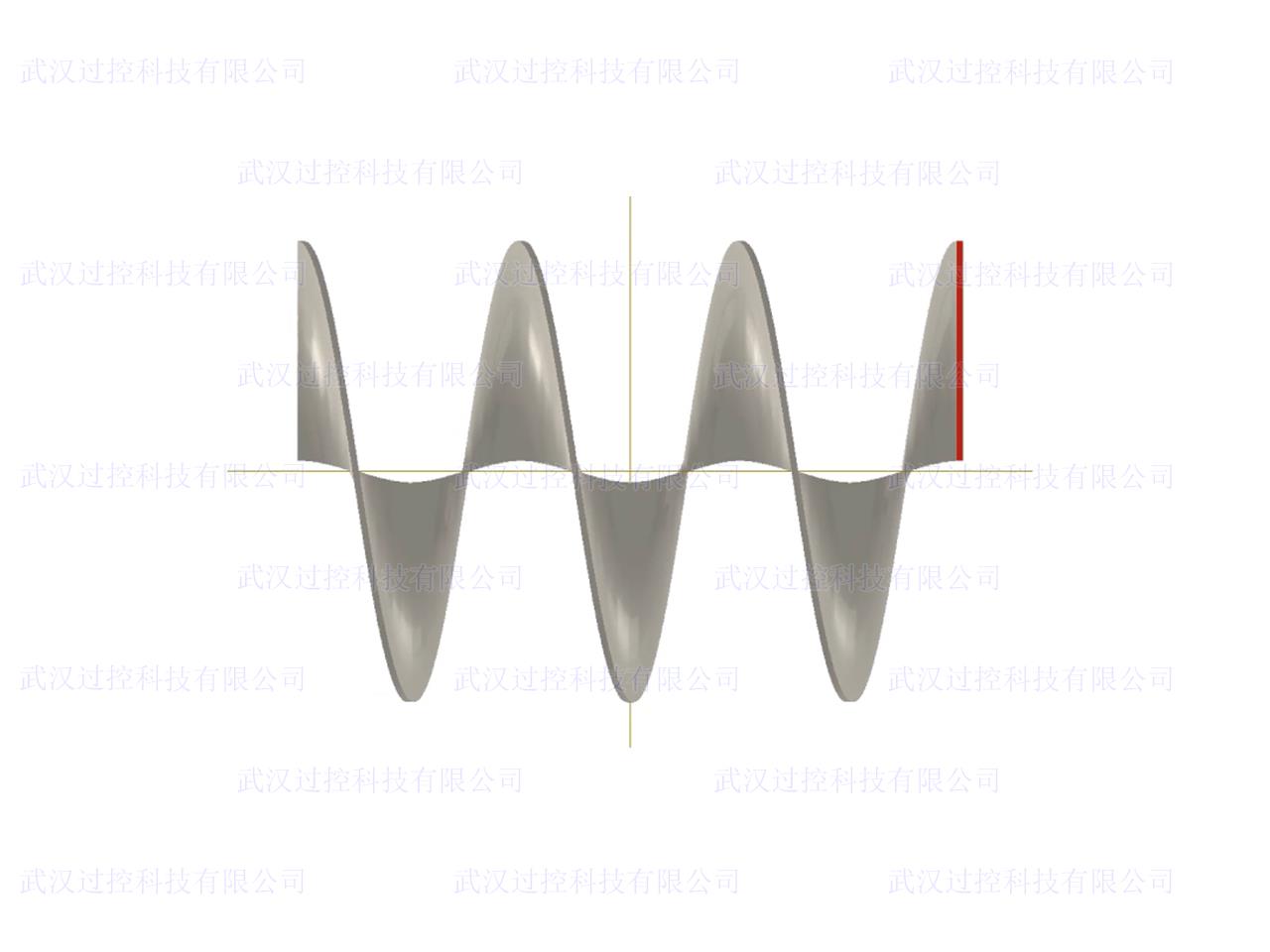

03.径向连续

连续螺旋折流板螺旋面沿径向方向连续，成一整体，螺旋面中间无断开

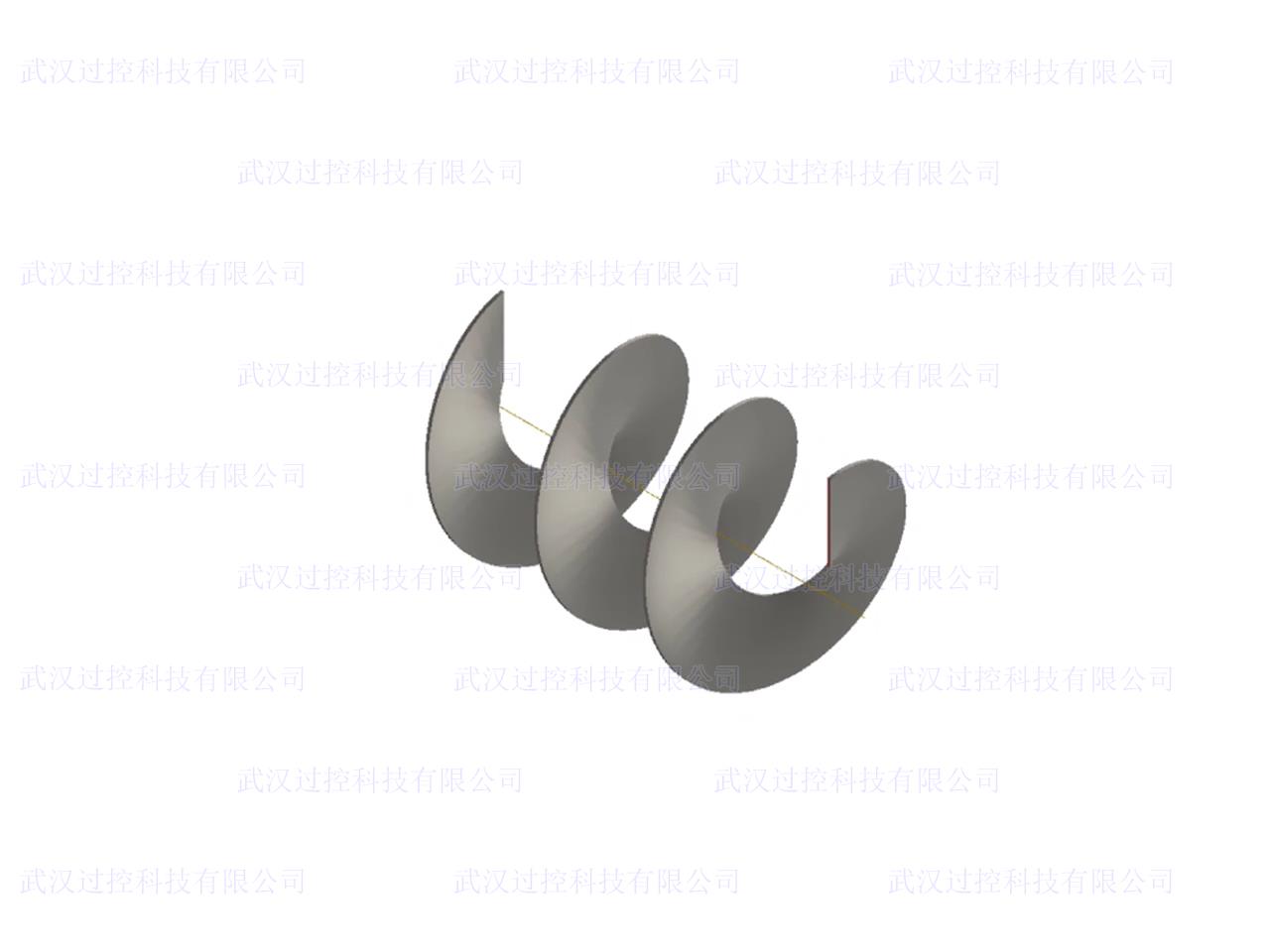

04.中心孔螺旋线趋于直线

无论折流板外直径多么大，中心孔螺旋线始终趋向于直线

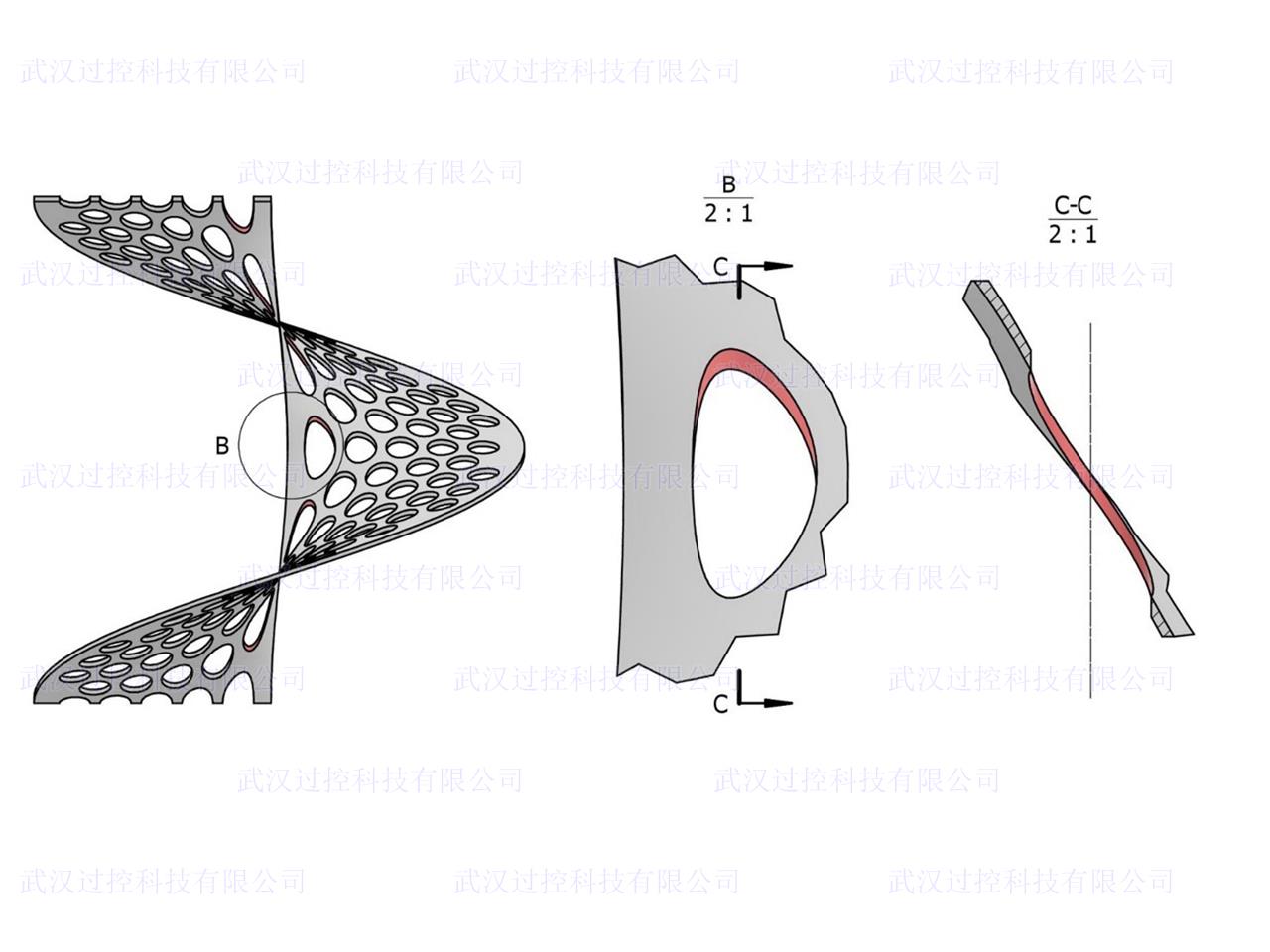

05.大倾斜角度开孔

靠近中轴线处的大倾斜角度位置也严格按相同尺寸开孔

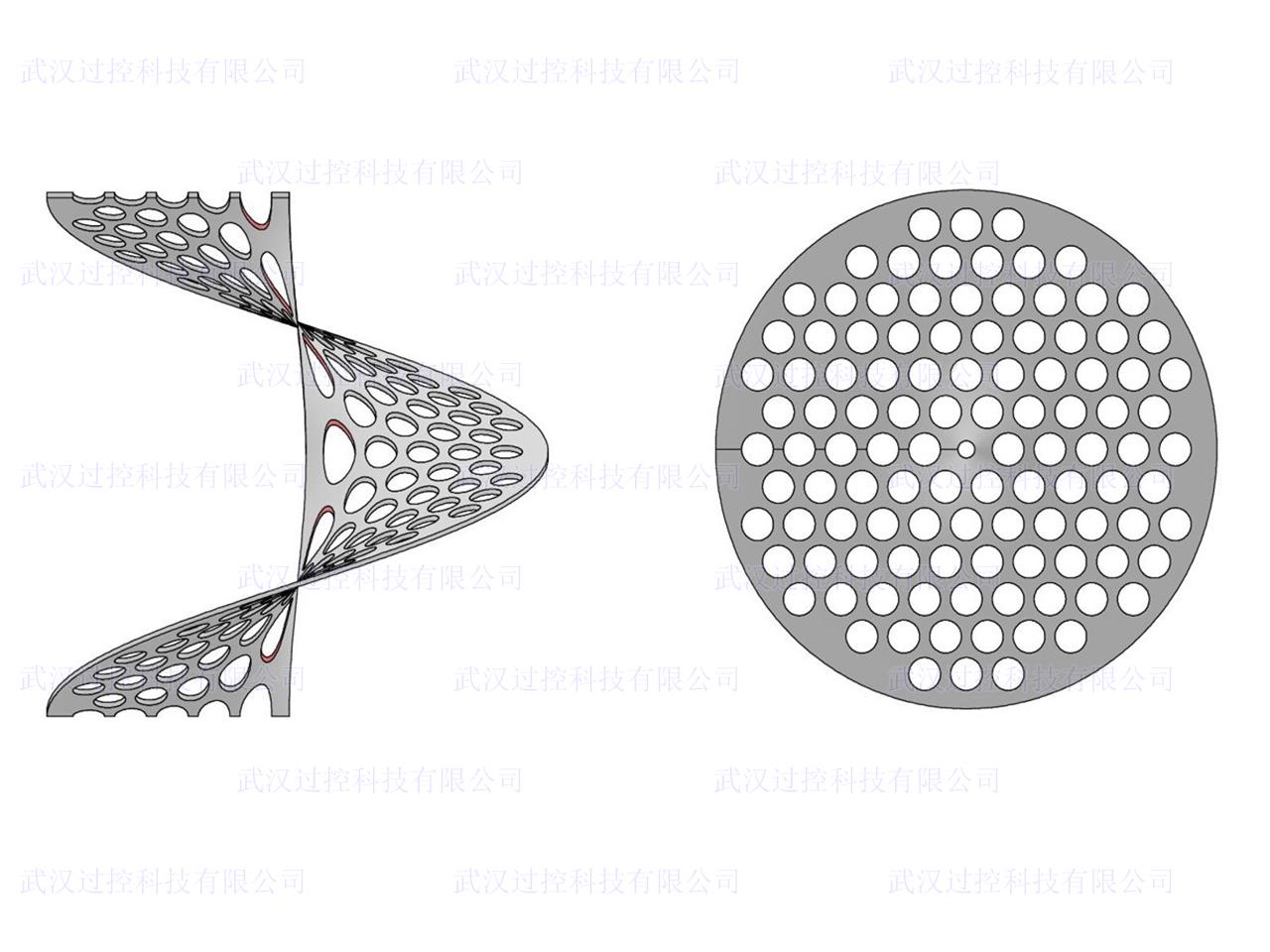

06.管孔形状控制

管孔柱面的投影为正圆

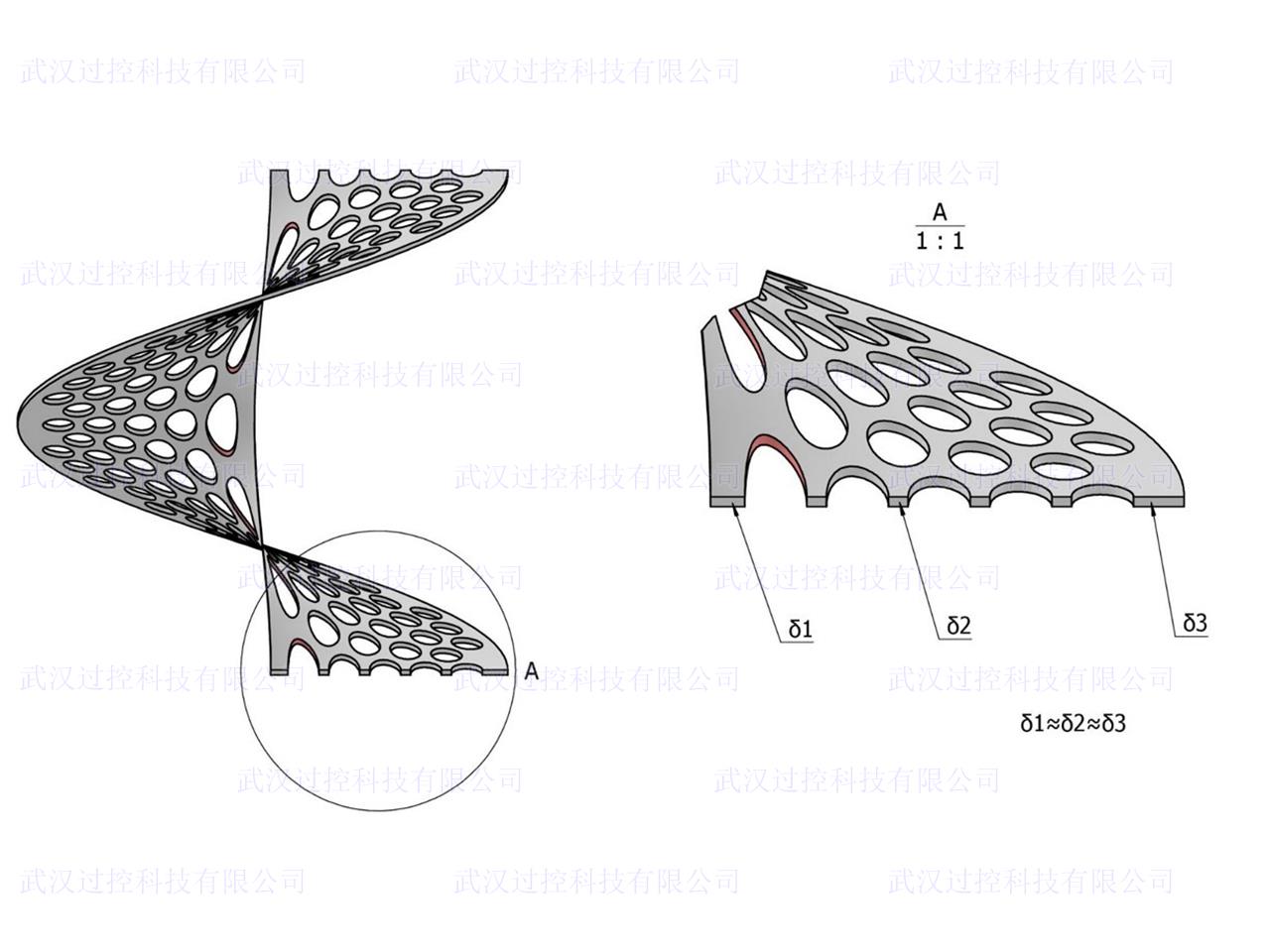

07.折流板各处等厚

螺旋折流板各处法向趋于等厚
