型号：GK-CD/GDZL
详细介绍：

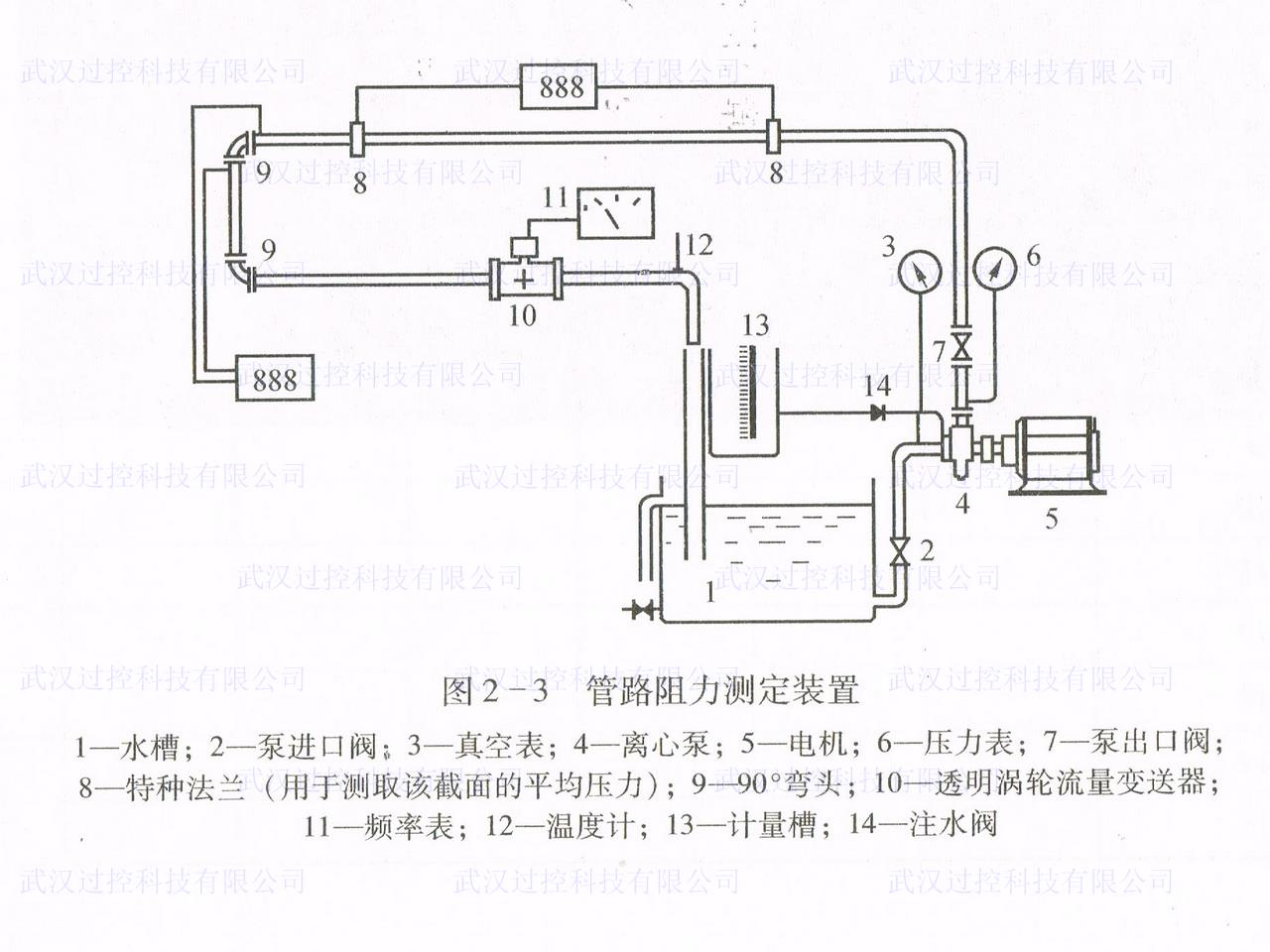

该套装置由循环水槽、离心泵、直管两截面压力测量装置、弯头的差压测量装置、涡轮流量计等构成。该实验装置通常与离心泵特性曲线的测定装置联合使用。
功能：
1.学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
2.掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、湍流区内λ与Re的关系曲线。
3.测定湍流状态下流体流经阀门时的局部阻力系数δ。
4.认识并学会使用涡轮流量计、压差变送器等检测元件。
5.熟悉压差变送器及其工作原理，实验数据的自动采集方法。
6.熟悉倒置U型管压差计的使用。
主要配置：
光滑实验管、粗糙实验管、局部阻力实验、层流实验管、智能涡轮流量计、水转子流量计、倒置U型压差计、压差变送器、不锈钢卧式单级离心泵、水箱、接触器、开关、漏电保护空气开关、管路、管件、快接件及阀门、实验台架、触摸屏等。配数据采集软件一套，在线工业组态软件一套。
技术参数：
1.光滑实验管：材质：304不锈钢圆管 φ25×1.5。
2.粗糙实验管：材质：304不锈钢圆管 φ25×1.5。
3.局部阻力实验：材质：304不锈钢圆管 φ25×1.5，上有DN20球阀，DN20闸阀。
4.层流实验管：材质：304不锈钢圆管 φ10×1。
5.智能涡轮流量计：0-0.25Mpa；0-6m³/h；485通讯；DN20法兰式。
6.水转子流量计：LZM-15T、有机玻璃面板式、水、25~250mL/min。
7.倒置U型压差计：量程：0~4800pa。
8.压差变送器：出厂量程：0-300Kp。
9.不锈钢卧式单级离心泵：电压380V 功率：1.1 KW 流量6.3m³/h 转速2900r/min 扬程18m Wt31KG。
10.水箱：304不锈钢材质，定制。
11.正泰电器：接触器、开关、漏电保护空气开关。
12.管路、管件、快接件及阀门均采用304不锈钢材质，测控、电器设备在实验台架上。
13.304不锈钢框架实验台（配脚轮均为万向轮带禁锢脚）。
14.触摸屏：森克触摸15.6寸；PLC组成：模拟模块：分辨率：16位，RS485通讯模式。功能：温度、流量、压差等模拟量信号采集与历史数据记录。配数据采集软件一套，在线工业组态软件一套。
