型号：GK-LXB
详细介绍：

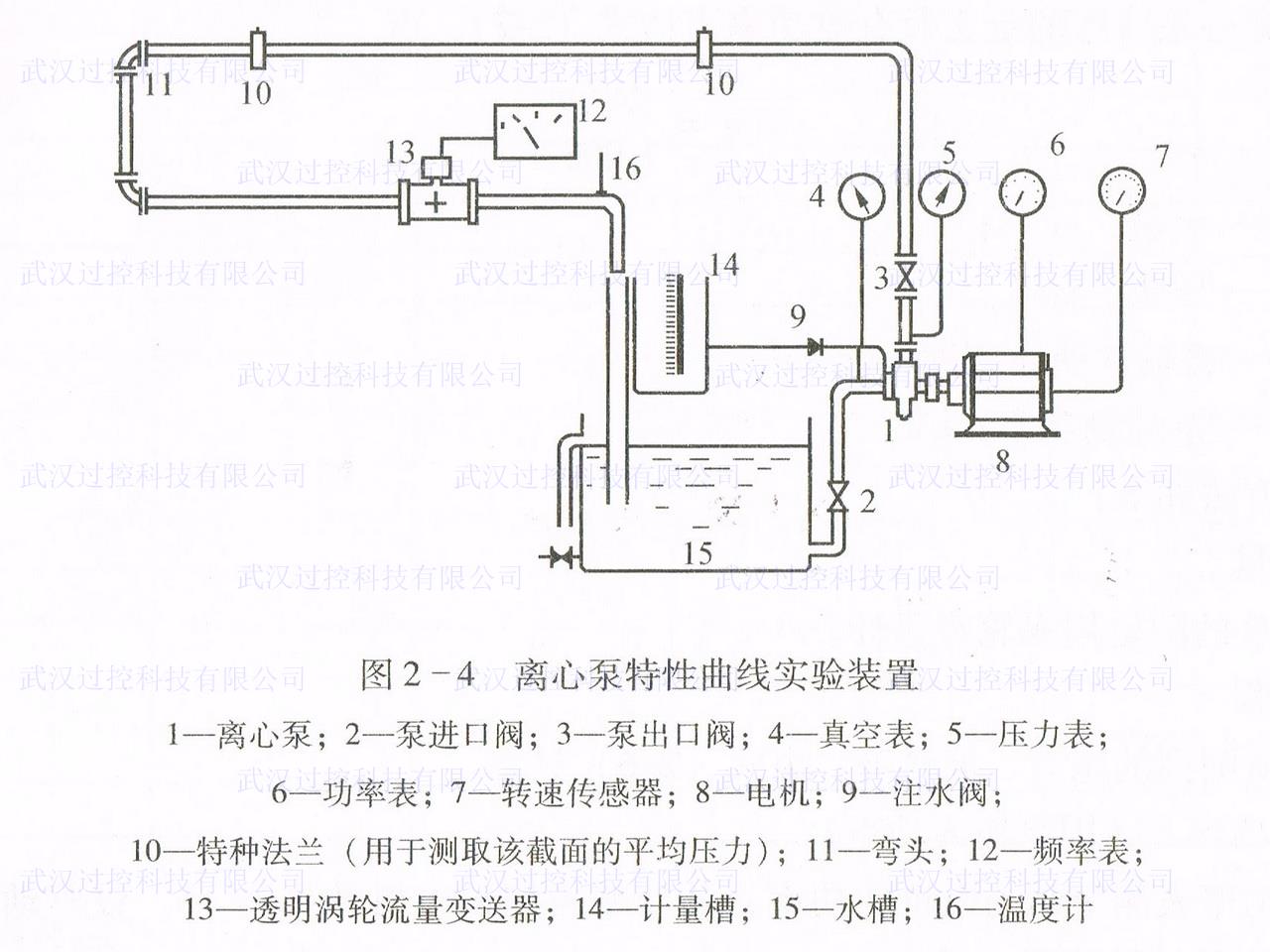

离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。其中理论压头与流量的关系,可通过对泵内液体运动的理论分析得到,由于流体流经泵时，不可避免的会遇到种种阻力，产生能量损失,诸如摩擦阻力、环流损失等，因此，实际压头比理论压头小，且难以通过计算求得，因此通常采用实验方法，直接测定其参数常见的关系，并将测出的 H~Q、N~Q、和η~Q三条曲线称为离心泵的特性曲线。另外，根据此曲线也可以求出最佳操作范围，作为选泵的依据。
功能：
1.测试离心泵泵特性，并绘制离心泵特性曲线
2.水泵汽蚀实验，绘制流量汽蚀曲线;
3.水泵的串、并联试验，根据数据绘制流量、扬程、功率等数据曲线。
主要配置：
漏电保护器、离心泵、压力表、真空表、密闭水箱、回水箱、涡轮流量计、电控箱、连接管路、实验台、变频器、流体力学教学管理平、3D仿真教学软件
技术参数：
1.检测标准:GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008;
2.离心泵:防腐蚀离心泵，电机额定功率>750W，转速:2900r/min,吸程≥8m，效率≥34%，最大流量≥9.0m³/h，泵进口管管径d:32mm，扬程:11m，实验范围宽，能明显出现空化汽蚀现象;
3.压力单元:指针式压力表，Y-100型量程为 (0-0.6mpa);
4.流量计:数显涡轮流量计，不锈钢材质，量程:0~15m³/h;
5.蓄水箱:约85L，304不锈钢材质，防锈、防腐处理 使用寿命达到15年以上，当停止供水开启灌泵阀时，可使泵运行时出现汽蚀现象;
6.实验所用的流体--水为全循环设计;
7.控制方式:采用变频器控制，直接测量功率及转速等参数;
8.保护功能:漏电保护，短路保护，过载保护:
9.配套无限点热力学工程教学管理平台及3D仿真教学软件
10.外形尺寸:定制。
