型号：GK-CQ/CLJ
超临界CO₂萃取实验装置介绍：

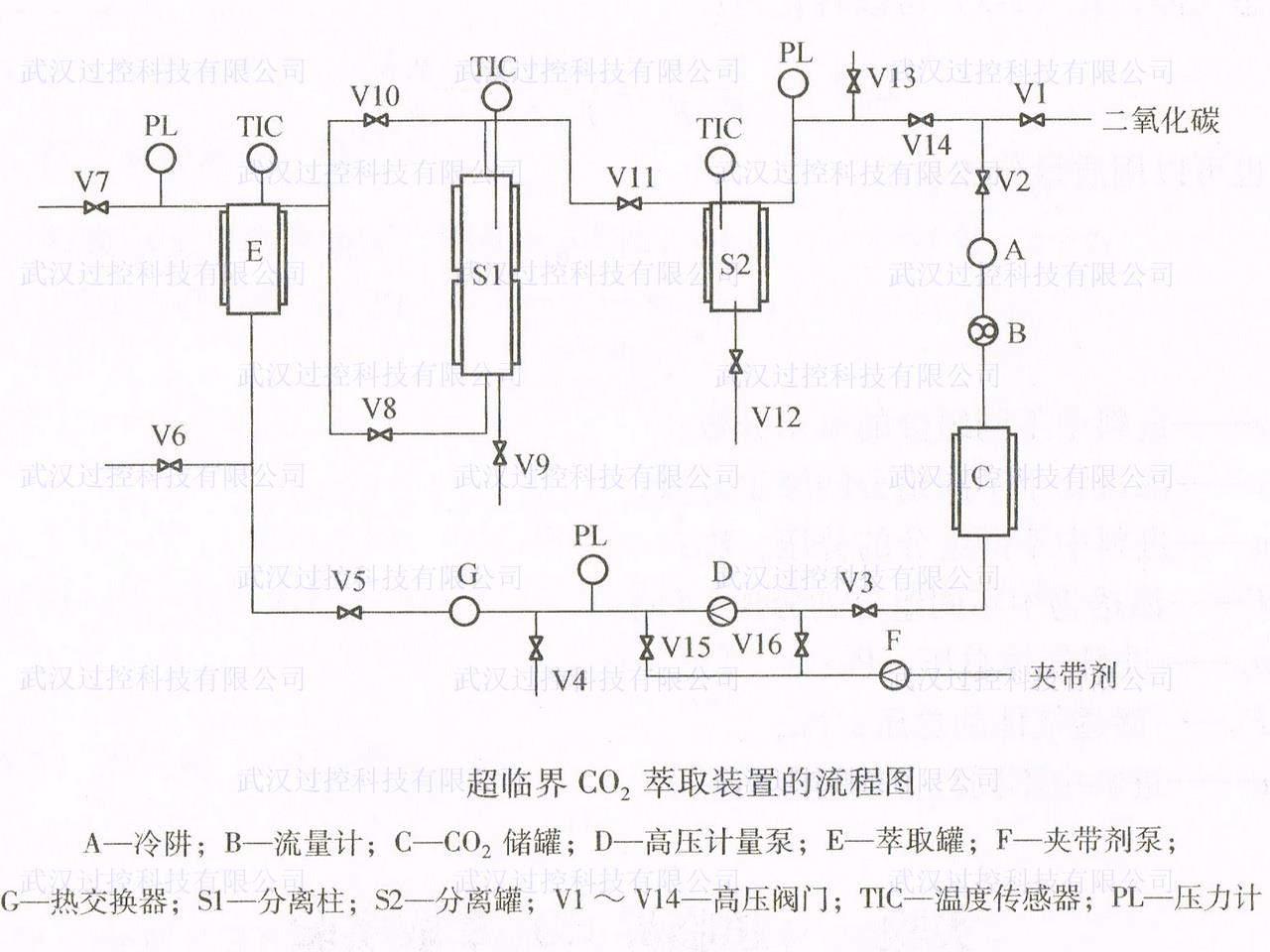

将待萃取的物料加入到萃取罐中，并将萃取罐的盖子旋紧。CO₂在钢瓶中经阀V1及V2以气体状态进入管道，然后流经冷阱A进行冷却，之后进入CO₂储罐C，储罐外面有冷却夹套(冷却水温度一般为4~8℃，CO₂以液体形态存在于储罐中)，液态CO₂用高压计量泵D压入萃取罐E中。萃取罐外面有恒温夹套，夹套中循环水温度控制在30~80℃，在此温度及一定的压力下，CO₂成为超临界流体，对物料进行萃取，CO₂以及萃取出来的物质从萃取罐出来后，先后进入分离柱S1和分离罐S2(此两套分离装置也可以单独使用，视不同物料而定)进行减压分离，其中分离柱压力一般控制在7.0~12.0MPa之间，分离罐压力则为系统压力。析出的物质由分离柱及分离罐底部排出，而分离后的CO₂经阀V14重新进入冷阱A循环使用。夹带剂的加入由另一计量泵F压入，它可经阀V15与高压CO₂直接混合，也可经阀V16与CO₂先混合后再由泵D一起压入萃取罐。
超临界CO₂萃取实验装置是目前国际上兴起的一种分离工艺。所谓超临界流体是指热力学状态处于临界点(Pc、Te)之上的流体，临界点是气、液界面刚刚消失的状态点，超临界流体具有十分独特的物理化学性质,它的密度接近于液体，粘度接近于气体，而扩散系数大、粘度小、介电常数大等特点，使其分离效果较好，是很好的溶剂。超临界萃取即高压下、合适温度下在萃取缸中溶剂与被萃取物接触，溶质扩散到溶剂中，再在分离器中改变操作条件，使溶解物质析出以达到分离目的。该设备广泛应用于生物、制药、食品等领域。
功能：
广泛应用于石油化工、能源、环保工程、水系统、蒸汽系统、干燥设备、锅炉等行业的介质的开关或者调节；
主要配置：
该设备主要由萃取釜、二氧化碳高压泵、夹带剂泵、换热系统、过滤系统、净化系统、压力温度控制系统、流量显示计量系统、管线、支架、阀门等组成。
技术参数：
1、最高萃取压力: 50MPa
2、萃取容积:0.5L/50MPa
3、萃取温度:常温～85℃可调
4、最大流量:0~50L/h可调 泵头带冷却
5、双柱塞泵:0-4L/h可调
