型号：GK-GZ/PW
喷雾干燥实验装置介绍：
喷雾干燥实验装置由3部分组成。
加热和输送系统：空气过滤器、加热器和风机；
喷雾干燥器：喷雾器、干燥室；
气固分离系统：旋风分离器和袋滤器等

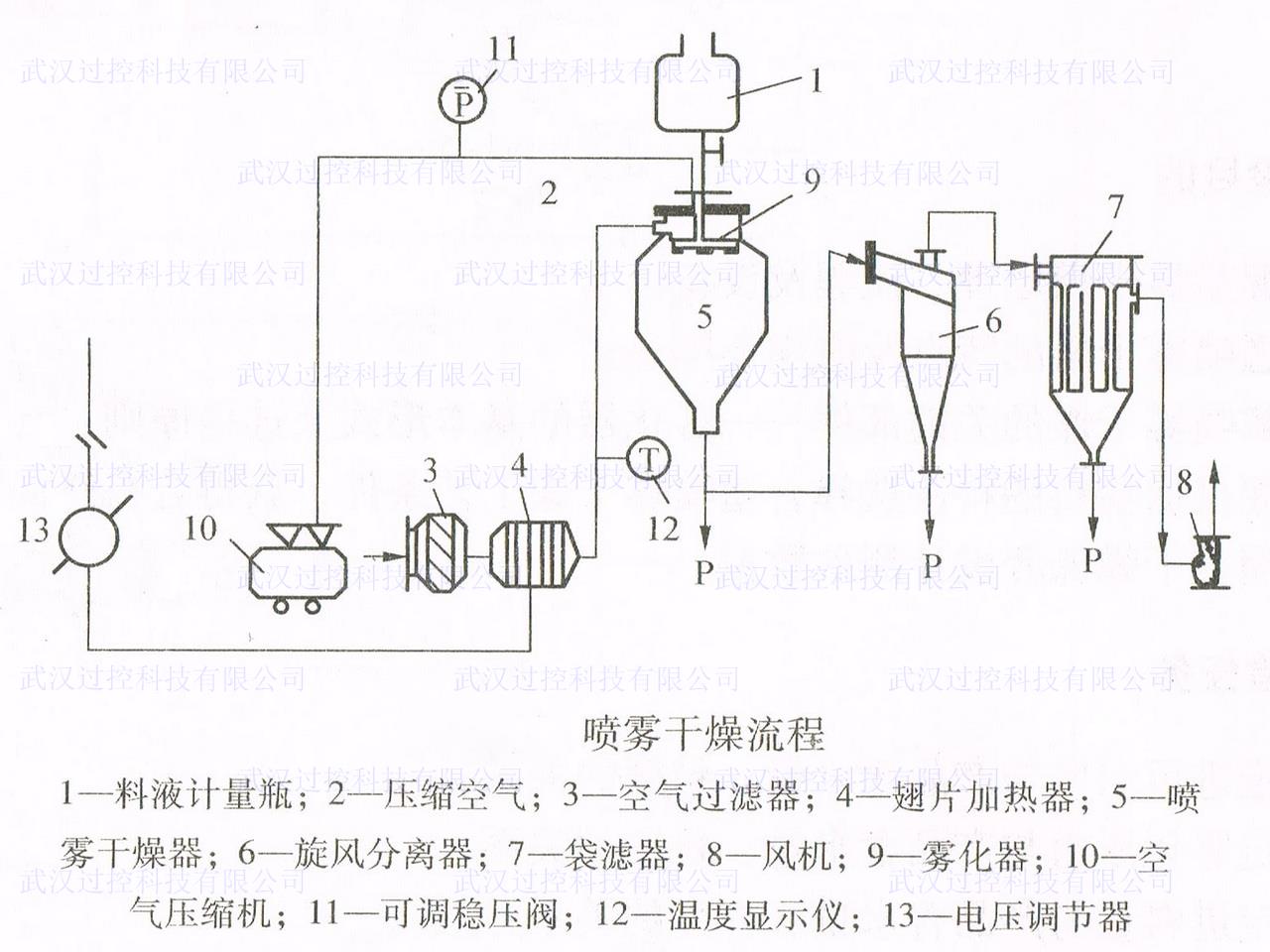

喷雾干燥流程如图所示。压缩机10提供的压缩空气经可调稳压阀11进入雾化器9。料液由计量瓶1出口玻璃旋塞控制进人雾化器9，雾化器在压缩空气的作用下高速旋转，将料液雾化抛入干燥器5。空气经过滤后，在翅片加热器4加热至预定温度后，进入干燥器5，与雾粒并流向下运动时，发生干燥，将雾粒中湿分去掉，湿分跑人热空气中。干燥后的产品被热空气流带入旋风分离器6进行气-固分离。排出的气流再进人袋滤器7，进一步分离气流中的细小颗粒。加热器4空气出口温度可通过调节加热电功率来控制。雾化压力由可调稳压阀控制。
功能：
1.了解喷雾干燥实验装置的基本结构及工作原理；
2.通过实验对喷雾干燥进行工艺计算。
主要配置：
干燥塔、空气旋涡泵、空压机、压力缓冲罐、液体蠕动泵、电加热器功率、喷雾系统、配空气减压过滤、温控仪表、实验台架及控制屏等。
技术参数：
1.干燥塔：内腔为高硼硅玻璃材质，防腐耐用。
2.空气旋涡泵、空压机。
3.压力缓冲罐。
4.液体蠕动泵：0-2000ml/h。
5.电加热器功率：3KW，单相220V。
6.喷雾系统:带有(0.5--2.5MM)的两流体喷嘴，射流器(通针):0-20S之间可自动调节。
7.配空气减压过滤：过滤空气中的杂质和空气压缩机中的油污。
8.采用数显可调温度仪表对进风管流量电加热管道腔温度、喷雾干燥塔出口温度进行检测变送及显示。
9.控制屏：风机、泵、加热、参数设定等各项操作都通过触摸屏完成，可监测和显示实验过程中各单元实验数据。操作软件含实验的动态流程图，通过对动态流程图的观察，可以对实验设备和实验原理有更加深刻直观的理解。
10.正泰电器：接触器、开关、漏电保护空气开关。
11.管路、管件、快接件及阀门均采用304不锈钢材质，304镜面不锈钢控制柜，测控、电器设备在实验台架上。
12.304不锈钢框架实验台（配脚轮均为万向轮带禁锢脚）。
